點擊圖片查看原圖M61116F03,M61116F04,M61116F05,M61116F06,M61116F07,M61316F83,M61316F84,M61316F85,電動塑料球閥
M61316F86,M61316F87,M61316F88,M61316F89,M61316F90,M61116F08,M61116F09,M61116F10,
電動塑料球閥特性
工作溫度: 0℃ 至 +60℃
工作壓力：見圖
流體范圍: 食品工業、石化和與聚氯乙烯相匹配的各種流體。
連接: 內螺紋 DIN/ISO228/1; 焊接 ISO727 UNI7442/75

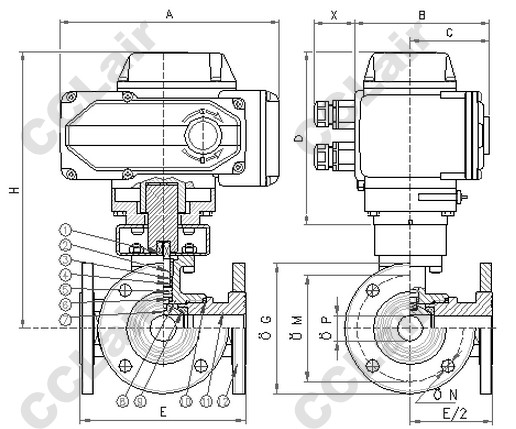

| 閥門材料 | |
| 1) 軸 Shaft | 聚氯乙烯 PVC |
| 2) O環 O-Ring | 三元乙丙橡膠 EPDM |
| 3) 環型螺母 Ring nut | 聚氯乙烯 PVC |
| 4) 閥體 Body | 聚氯乙烯 PVC |
| 5) 端口 End | 聚氯乙烯 PVC |
| 6) O環 O-Ring | 三元乙丙橡膠 EPDM |
| 7) 球體密封 Ball sealing | 聚四氟乙烯 P.T.F.E. |
| 8) 球體 Ball | 聚氯乙烯 PVC |
| 9) O環 O-Ring | 三元乙丙橡膠 EPDM |
| 10) 球體密封支架 Ball sealing support | 聚氯乙烯 PVC |
| 11) 環 Ring | 聚氯乙烯 PVC |
| 尺寸表 | |||||||||
| "螺紋"訂貨號 |
M61116F03
|
M61116F04
|
M61116F05
|
M61116F06
|
M61116F07
|
M61116F08
|
M61116F09
|
M61116F10
|
|
| “焊接”訂貨號 |
M61316F83
|
M61316F84
|
M61316F85
|
M61316F86
|
M61316F87
|
M61316F88
|
M61316F89
|
M61316F90
|
|
| DN |
mm.
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
| 內螺紋尺寸 |
mm.
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1"1/4
|
1"1/2
|
2"
|
2"1/2
|
| 焊接管 |
mm.
|
16
|
20
|
25
|
32
|
40
|
50
|
63
|
75
|
| 通徑 |
mm.
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
| A |
mm.
|
207,5
|
207,5
|
207,5
|
207,5
|
207,5
|
207,5
|
207,5
|
207,5
|
| B |
mm.
|
122,5
|
122,5
|
122,5
|
122,5
|
122,5
|
122,5
|
122,5
|
122,5
|
| C |
mm.
|
68
|
68
|
68
|
68
|
68
|
68
|
68
|
68
|
| D |
mm.
|
163,5
|
163,5
|
163,5
|
163,5
|
163,5
|
163,5
|
163,5
|
163,5
|
| X |
mm.
|
44
|
44
|
44
|
44
|
44
|
44
|
44
|
44
|
| E "filetta至" |
mm.
|
103
|
112
|
122
|
130
|
152
|
157
|
187
|
236
|
| E "DAincollare" |
mm.
|
103
|
103
|
115
|
127
|
145
|
164
|
199
|
235
|
| G |
mm.
|
63
|
63
|
73
|
90
|
104
|
112
|
135
|
154
|
| H |
mm.
|
225,5
|
225,5
|
230,5
|
239
|
246
|
250
|
271,5
|
322,5
|
| T. of cycle 50/60 Hz |
s.
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
| 重量 |
Kg.
|
5,6
|
5,7
|
5,8
|
6
|
6,3
|
6,5
|
7,3
|
7,8
|
