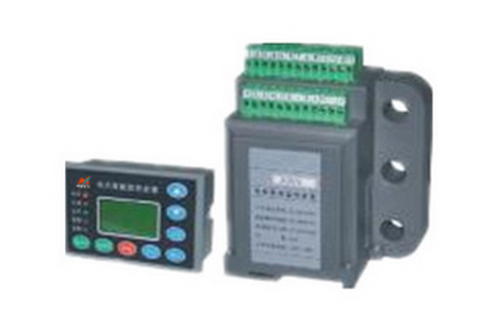

MT-MD140C 高級型馬達保護器

一、產品概述：

     MT-MD140系列電動機智能監控器是一款智能化、數字化、網絡化的控制器。該產品基于微處理器技術，將先進的網絡通訊技術和分布式智能技術溶于MCC控制中心中，  集全面的電機智能保護、運行狀態監控、故障記錄及網絡通訊于一體；可以查看測量數據、開關量輸入/輸出狀態、報警信息、故障信息管理、電機信息管理、參數設定和電機啟停等。并能滿足諸多啟動方式，在低壓控制終端MCC柜和1/4單元及以上各種抽屜柜中可直接安裝使用。

二、開孔尺寸： 91*61

三、技術參數：

基礎參數 1.繼電器輸出容量：5A/250V AC

         2.起動延時時間設定范圍：1-99S
         3.過壓保護：當電壓超過過壓設定值時，動作時間≤10S
         4.欠壓保護：當電壓低于欠壓設定值時，動作時間≤10S
         5.斷相保護：當任意一相斷開時，動作時間≤4S
         6.三相不平衡保護：當 相的電流值＞0.8倍的額定電流，不平衡保護動作時間≤4S
         7.堵轉保護：當工作電流達到額定電流的3.5倍及以上時，動作時間≤1S
         8.短路保護：當工作電流達到額定電流的8倍及以上時，動作時間≤0.2S
         9.欠流保護：當電流小于欠流保護設定值時，控制器在30S內動作
         10.過流保護：過流動作時間序號用戶可根據實際需要自行設定
         11.接地及漏電保護：當接地及漏電電流大于或等于設定電流值時，動作時間≤5S
         12.過熱保護：當溫度高于過熱設定值時，跳閘保護
輸 出    模擬量4  20mA  DC

通 訊    類型     Rs485
         波特率   1200-9600bps
         協議  MODBUS-RTU
         功能  讀出、寫入設置參數讀出實際測量值執行操作命令

電 源    AC\DC 220V±10%，  50/60HZ;     整機功耗： ≤5W

環 境    運行溫度   -25℃3~+55℃
         存儲溫度   -40℃~+85℃
         相對濕度   5%~95%(不結露）
