點擊圖片查看原圖GDE15,GDE20,GDE25,GDE32,GDE40F,GDE50F,蒸汽電磁閥
GDE40,GDE50,GDE15F,GDE20F,GDE25F,GDE32F,
應用范圍
工業爐窯、干燥設備、制藥機械、真空設備、水廠虹吸管路、航天、
石油化工、電力裝備、鋼鐵、電鍍涂裝、燃?xì)馊加?、環保設備、釀酒、
吹灰除塵、紡織印染、暖通空調、食品、水處理、等控制系統。
|
技術參數 |
|
公稱通徑 DN15-50 |
|
原理結構 分步直動式 |
|
閥體材質 SS304、321、（SS316批量可特制） |
|
密封材料 NBR、FKM、PTFE、紫銅 |
|
適用流體 氣體、液體,蒸汽、真空、導熱油等真空電磁閥 |
|
環境溫度 -25℃～+60℃（防爆型-20℃～+50℃） |
|
流體溫度 T1:-20~90℃,T5: -25~220℃ |
|
流體粘度 ≤22mm2/S（50mm2/S以下可特制） |
|
連接方式 內螺紋 |
|
安裝方式 水平，線圈向上（禁止垂直安裝） |
|
防護等級 普通線圈IP54，防爆線圈IP65 |
|
功能選項 |
||
|
代號 |
功能名稱 |
功能說明 |
|
K |
常開型 |
通電閥關，斷電閥開 |
|
E |
防爆型 |
防爆等級：Ex dⅡBT3/T4 |
|
S |
帶手動操作 |
可手動打開或關閉本閥 |
|
X1 |
遠程信號反饋 |
無源機械觸點，適用氣體介 |
|
N |
帶止回功能 |
限制流體單向流動，防止倒流 |
|
J |
配節能模塊 |
降低線圈溫升和功耗，延長線圈壽命 |
注：信號反饋裝置限于工作溫度≤80℃場合*無源信號反饋要求流體壓差≥1～3bar；
節能模塊暫時沒有防爆型；
手動裝置特點：直接打開主閥芯，無需壓差條件！
位置受限。S、X1、N同一臺閥只能選擇其中一種功能。
|
電氣參數 |
|
常規電壓 220V AC 50/60Hz24V DC |
|
特制電壓 AC 50/60Hz：380V110V48V36V24V |
|
DC：220V、110V、48V、12V |
|
額定功率 AC:通徑≤25mm,45VA; ≥32mm,70VA |
|
DC:通徑≤25mm,40W; ≥32mm,65W |
|
電壓公差 ±10% |
|
電氣連接 普通型：標準接線盒 |
|
防爆型：M20ｘ1.5內螺紋,內置接線盒（可定制G1/2或NPT螺紋） |
|

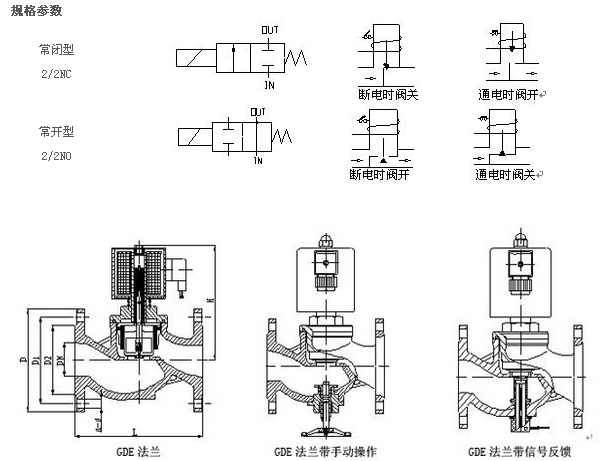

外形尺寸［mm］ |
||||||||
|
型號規格 |
L |
H |
H常開 |
H防爆 |
D |
D1 |
D2 |
n-d |
|
GDE15F |
90 |
152 |
175 |
185 |
Φ95 |
65 |
45 |
4-Φ12 |
|
GDE20F |
115 |
155 |
175 |
185 |
Φ105 |
75 |
55 |
4-Φ14 |
|
GDE25F |
125 |
158 |
178 |
188 |
Φ115 |
85 |
65 |
4-Φ14 |
|
GDE32F |
140 |
168 |
188 |
198 |
Φ135 |
100 |
78 |
4-Φ18 |
|
GDE40F |
165 |
175 |
195 |
205 |
Φ145 |
110 |
85 |
4-Φ18 |
|
GDE50F |
190 |
185 |
205 |
215 |
Φ160 |
125 |
100 |
4-Φ18 |
|
型號規格 |
通徑[mm] |
Kv值 |
最小壓差[bar] |
最大工作壓力[bar] |
特制常閉型 工作壓力范圍[bar] |
||
|
標準型 |
X1/N |
常閉型 |
常開型 |
||||
|
GDE15 |
15 |
2.8 |
0 |
1 |
16 |
8 |
1~25 |
|
GDE20 |
20 |
5.4 |
0 |
1 |
16 |
8 |
1~25 |
|
GDE25 |
25 |
8.5 |
0 |
1 |
16 |
8 |
1~25 |
|
GDE32 |
32 |
14 |
0 |
1 |
16 |
8 |
1~25 |
|
GDE40 |
40 |
18 |
0 |
1 |
16 |
8 |
1~25 |
|
GDE50 |
50 |
28 |
0 |
1 |
16 |
8 |
1~25 |
|

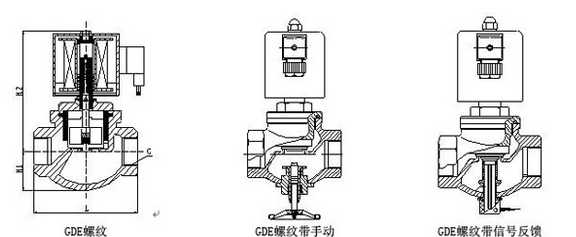

外形尺寸［mm］ |
||||||||
|
型號規格 |
G |
L |
фW |
H1 |
H2 |
H2常開 |
H2防爆 |
L*（特選） |
|
GDE15 |
1/2 |
80 |
76 |
26 |
145 |
165 |
175 |
90 |
|
GDE20 |
3/4 |
82 |
76 |
31 |
148 |
168 |
178 |
93 |
|
GDE25 |
1 |
105 |
76 |
35 |
155 |
175 |
185 |
110 |
|
GDE32 |
1 1/4 |
105 |
76 |
45 |
158 |
178 |
188 |
120 |
|
GDE40 |
1 1/2 |
120 |
76 |
55 |
176 |
196 |
206 |
140 |
|
GDE50 |
2 |
140 |
76 |
56 |
186 |
206 |
216 |
162 |
優化建議：
①流體溫度一定要按實際提供給我們，否則虛報高溫將會使生產時公差系數和密封配置不當，而引起泄露；
②流體中若含雜質，應在電磁閥前方安裝過濾閥（濾網≥60目），而且流體應無凝固或結晶現象。
③防爆場合建議不要選擇帶信號反饋功能，因?yàn)榉辣盘?hào)反饋裝置成本比普通的貴數倍，若必需請咨詢我司。
④應用于醫療器械、干燥設備、清洗設備、真空設備、電鍍涂裝、蒸餾機、濾油機、加濕器、食品機械、石油化工等行業。
⑤介質含有雜質，閥前必須裝過濾器（濾網≧80目/㎝2）；且無凝固或晶體現象。
