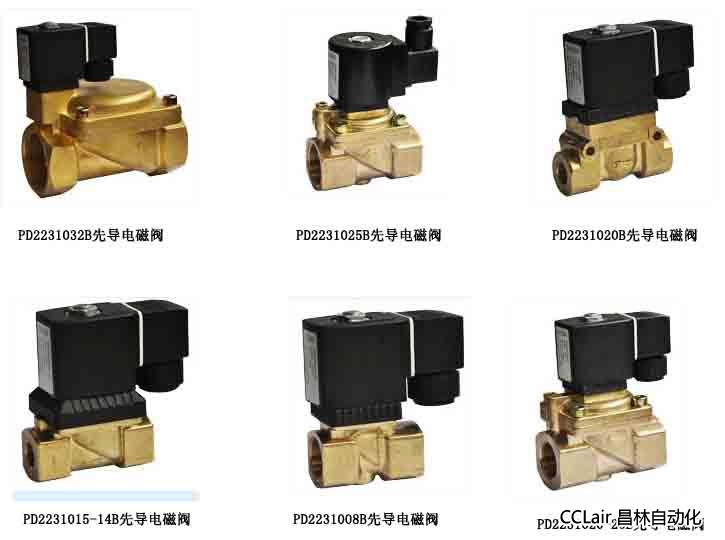

點擊圖片查看原圖PD2231020-20B,PD2231025B,PD2231032B,PD2231040B,PD2231050B,
動作方式：先導型
控制方式：常閉(標準),常開(部分可選)
接口螺紋：G1/4～G2(標準)
公稱通徑：DN10～50mm
工作壓力：最高1.6MPa(詳見參數表)
適用介質：中性、氣態或液態流體
黏 度：≤21mm2/s
介質溫度：-10～+80℃(+130℃,可選)
環境溫度：-10～+50℃
閥體材質：黃銅
密封材質：NBR(標準)，F(xiàn)PR、EPDM(可選)
標準電壓：AC:PD220V(50/60Hz)
DC:24V
電壓變化：±10%
負載周期：100%連續工作
電氣連接：電纜插座，防護等級IP65
安 裝：電磁頭最好豎直向上
注：以上規格全部可選做防爆型

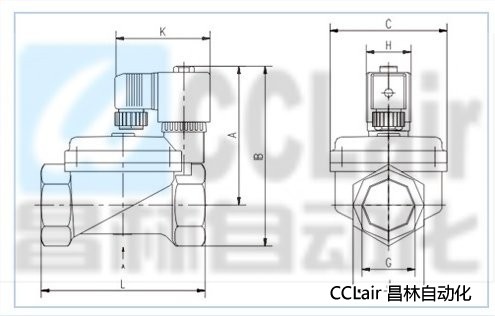

| 外形尺寸 | ||||||||||
| 型號 | G | L | K | A | B | C | H | J | ||
| 常閉 | 常開 | 常閉 | 常開 | |||||||
| PD2231008B | G1/4 | 50 | 76 | 71 | *** | 85 | *** | 38 | 36 | 26 |
| PD2231010B | G3/8 | 50 | 76 | 71 | *** | 85 | *** | 38 | 36 | 26 |
| PD2231015B | G1/2 | 50 | 76 | 71 | *** | 85 | *** | 38 | 36 | 26 |
| PD2231015-14B | G1/2 | 66 | 76 | 71 | 97 | 91 | 111 | 44 | 36 | 26 |
| PD2231020B | G3/4 | 60 | 76 | 80 | *** | 96 | *** | 44 | 36 | 31 |
| PD2231020-20B | G3/4 | 83 | 76 | 97 | 111 | 117 | 131 | 65 | 36 | 41 |
| PD2231025B | G1 | 83 | 76 | 97 | 111 | 117 | 131 | 65 | 36 | 41 |
| PD2231032B | G1 1/4 | 133 | 76 | 108 | 1PD22 | 140 | 154 | 96 | 36 | 56 |
| PD2231040B | G1 1/2 | 133 | 76 | 108 | 1PD22 | 140 | 154 | 96 | 36 | 56 |
| PD2231050B | G2 | 160 | 76 | 124 | 138 | 167 | 178 | 113 | 36 | 76 |
| 閥門訂貨(標準) | ||||||
| 訂貨號 | 公稱通徑 | 接管螺紋 | 工作壓力① | 水的Kv值 | 環境溫度 | 介質溫度 |
| (mm) | (G) | (MPa) | (m3/h) | (℃) | (℃) | |
| PD2231008B | 10 | 1/4 | 0.03～1.0 | 1.4 | -10～+50 | -10～+90 |
| PD2231010B | 10 | 3/8 | 0.03～1.0 | 1.4 | ||
| PD2231015B | 10 | 1/2 | 0.03～1.0 | 1.4 | ||
| PD2231015-14B | 14 | 1/2 | 0.03～1.0 | 2.52 | ||
| PD2231020B | 14 | 3/4 | 0.03～1.0 | 2.52 | ||
| PD2231020-20B | 20 | 3/4 | 0.03～1.6 | 5 | ||
| PD2231025B | 20 | 1 | 0.03～1.6 | 5 | ||
| PD2231032B | 40 | 1 1/4 | 0.04～1.6 | 18 | ||
| PD2231040B | 40 | 1 1/2 | 0.04～1.6 | 18 | ||
| PD2231050B | 50 | 2 | 0.04～1.6 | 28 | ||
