點擊圖片查看原圖HCZ-25,HCZ-25F,HCZ-32F,HCZ-40F,HCZ-50F,
HCZ-80F,HCZ-100F,HCZ-150F,
技術參數：
| 1 | 最高工作壓力 | 1.6MPa<1.0MPa> |
| 2 | 工作壓差 | 0.05～1.6MPa≥φ65 0.1～1.6MPa<HTZP系列0.04～1.0MPa> |
| 3 | 介質 | 液體 氣體 蒸汽 油 <20cst |
| 4 | 介質溫度 | ≤180℃<200℃> |
| 5 | 電壓 | AC：380V 220V 36V/50HZ DC：24V 110V 220V |
| 6 | 絕緣等級 | B級 |
| 7 | 電源允許波動 | -15%～+10% |
| 8 | 功率 | φ15～φ50 24W φ65～φ150 50W |
| 9 | 響應時間 | φ15～φ50 開≤2秒 關≤3秒 φ65～φ150 開≤3秒 關≤5秒 |
| 10 | 安裝方式 | 介質流向與電磁閥箭頭保持一致，線圈垂直向上，工作介質清潔 |
|

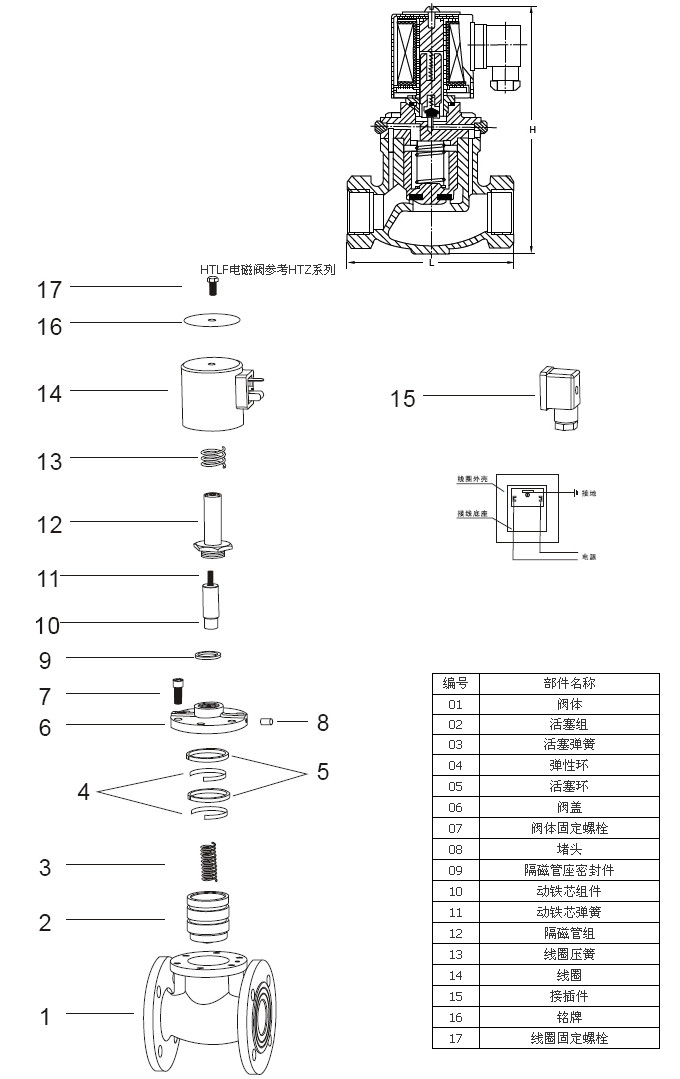

型號
|
長
|
高
|
連接方式
|
材質
|
| HCZ-15 | 90 | 150 |
G1/2" 內螺紋
|
銅閥體
|
| HCZ-20 | 100 | 160 |
G3/4" 內螺紋
|
|
| HCZ-25 | 115 | 176 |
G1" 內螺紋
|
|
| HCZ-32 | 140 | 201 |
G11/4" 內螺紋
|
|
| HCZ-40 | 155 | 223 |
G11/2" 內螺紋
|
|
| HCZ-50 | 170 | 230 |
G2" 內螺紋
|
|
| HCZ-25F | 122 | 202 |
法蘭4孔φ13.5孔徑φ85孔距
|
|
| HCZ-32F | 140 | 240 |
法蘭4孔φ17.5孔徑φ100孔距
|
|
| HCZ-40F | 150 | 254 |
法蘭4孔φ17.5孔徑φ110孔距
|
|
| HCZ-50F | 160 | 265 |
法蘭4孔φ17.5孔徑φ125孔距
|
|
| HCZ-65F | 240 | 360 |
法蘭4孔φ17.5孔徑φ145孔距
|
鑄鐵閥體
|
| HCZ-80F | 280 | 400 |
法蘭4孔φ17.5孔徑φ160孔距
|
|
| HCZ-100F | 320 | 420 |
法蘭8孔φ17.5孔徑φ180孔距
|
|
| HCZ-150F | 400 | 570 |
法蘭8孔φ22孔徑φ240孔距
|
