LTM22,LTM22C,行走馬達
行走馬達LTM22
LTM系列行走裝置 LTM22、22C
本產品為馬達與減速機一體的行走裝置。由集成于減速機內部的雙排量軸向柱塞馬達、行走減速器組成。馬達內置安全閥、防反轉閥、停車制動裝置及高低二檔轉換裝置，它的特點是：傳動比范圍大、結構緊湊、工作效率高、可靠性強、體積小、運動平穩、噪音低等，同時具有多級安全保護、使用壽命長等優點。適用于液壓履帶驅動行走裝置。
| 型號 | 輸入 流量L/min |
馬達排量ml/r | 工作壓力Mpa | 制動解除壓力Mpa | 減速比 | 理論輸出扭矩N.m | 理論輸出轉速r/min | 旋轉方式 | 油溫范圍(℃) | 最佳工作 粘度mm2/s |
適用 機種 (T) |
| LTM 22 22C |
80150 | 54/ 82 |
34.3 | 2~7 | 1/53.7 | 24000 | 51/34 | 雙向 | -20℃~+80℃ | 16~25 | 12~16 |

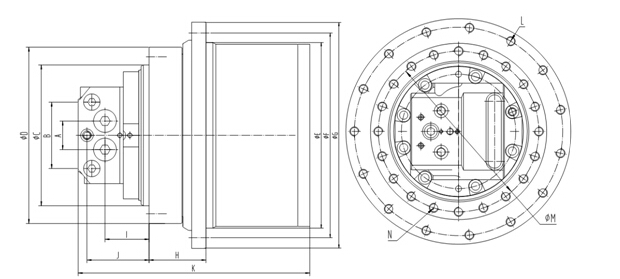

外形尺寸安裝圖
產品留言
技術安裝參數
| 型號 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | T |
| LTM22 | 50 | 116 | 246 | 308 | 324 | 364 | 394 | 100 | 78 | 110 | 405 | 15- M16 |
280 | 20- M16 |
G3/4” | G1/4” | G1/2” |
| LTM22C | 50 | 116 | 290 | 350 | 324 | 364 | 394 | 84 | 85 | 110 | 398 | 15- M16 |
320 | 16- M16 |
G3/4” | G1/4” | G1/2” |
