產品概述
SA2500伺服放大器是為各種伺服閥配套的伺服放大器,由于采用電流反饋式放大器,所以伺服閥短路也不會損壞放大器,并且有斷線過載指示(紅色發光管),顫振頻率幅度可調,用戶可根據具體情況調整,使整個系統運行在最佳狀態。安裝可用螺絲式或?qū)к壈惭b。如果用電壓型輸入,輸入信號從反向端輸入。用電流輸入時應把線路板上的L3、L2短路插換到另一邊。同時把輸入反相端接地(信號源與本放大器共地)。
技術參數
工作電源 | 24V |
功率 | 10W |
負載 | 30Ω |
輸出電流 | ±300MA |
輸入信號 | ±10V或者4-20MA |
輸入抗阻 | 10KΩ |
電腦輸入時為250Ω |
功能方框圖

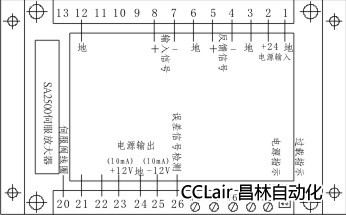

接線圖

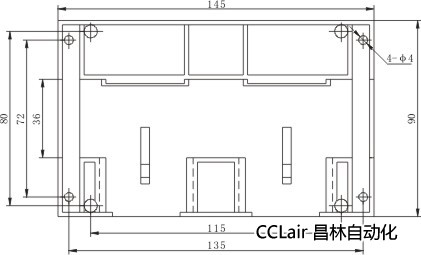

安裝尺寸
