點擊圖片查看原圖- 產品描述:
-
IGP型內嚙合齒輪泵適用于要求低噪音、高壓力、運轉平穩、結構緊湊的場合，如塑料注射成型機、吹塑成型機、橡膠硫化機、折彎機、剪切機，還應用于如舵機、甲板起重機及公用車輛裝卸、提升等起重機械。
原理、特點
內嚙合齒輪副旋轉時，油液被吸入泵殼及內外齒輪間的空腔中，大小月牙塊和嚙合齒在圓周方向由于彈簧片的作用 始終形成封閉，支承盤則在軸向形成幾乎無間隙的密封，由此，泵的容積損失減至最小，吸入的油液由齒頂進入齒間高壓噴射出。
內嚙合齒輪副、滑動軸承、軸向和徑向的自動補償，這些都保證了泵的高壓力、低脈動、輕噪音、緊結構的最大特點。
型號說明：

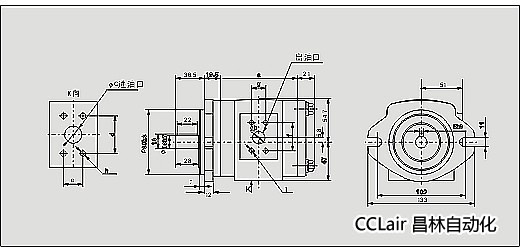

技術參數：型號 IGP-1-3.5 IGP-1-5 IGP-1-6.3 IGP-1-8 IGP-1-10 理論排量 ml/r 3.6 5.2 6.4 8.2 10.2 轉速 r/min 最低轉速 400 最高轉速 3000 壓力 MPa 連續工作壓力 31.5 最大峰值壓力 33 外形及安裝尺寸：

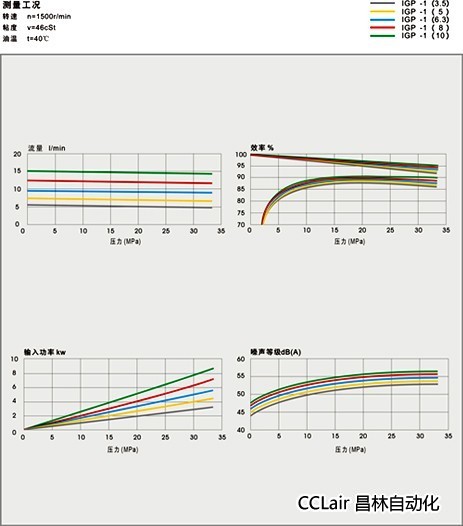

型號 a b c d e f g h I kg IGP-1-3.5 66 9 14 38 17.5 38 17.5 M8×13 M8×13 4.8 IGP-1-5 70 11 14 38 17.5 38 17.5 M8×13 M8×13 5.0 IGP-1-6.3 73 11 19 47.5 22 38 17.5 M10×15 M8×13 5.2 IGP-1-8 77.5 13 19 47.5 22 38 17.5 M10×15 M8×13 5.4 IGP-1-10 82.5 13 21 52.4 26.2 38 17.5 M10×15 M8×13 5.6 特性曲線：
IGP-1-10,IGP-1-3.5,IGP-1-5,IGP-1-6.3,IGP-1-8,內嚙合齒輪泵
