點擊圖片查看原圖ZXT-16C,ZXT-16P,ZXT-16BC,ZXT-16KC,ZXT-25B,ZXT-25K,ZXT-25C,ZXT-25P,
ZSQT-25B,ZSQT-40B,ZSQT-64B,ZSQT-10C,ZSQT-16C,ZSQT-25C,ZSQT-40C,ZXT-25BC,
ZSQT-64C,ZSQT-10P,ZSQT-16P,ZSQT-25P,ZSQT-40P,ZSQT-64P,ZSQT-10G,ZXT-25KC
ZSQT-16G,ZSQT-25G,ZSQT-40G,ZSQT-64G,ZSQT-10W,ZSQT-16W,ZSQT-25W,
ZXT/ZSQT氣動薄膜、活塞式隔膜調節閥（簡稱氣動隔膜閥）采用隔膜與閥體間“山”形凸出面進行密封，與外界隔離（無填料函），閥體流路簡單、平滑、可復蓋防腐層，特別適合于要求耐腐蝕、劇毒場合。
本系列產品公稱壓力等級有0.6、1.0MPa，閥體口徑范圍由20~200mm，適用溫度范圍在150℃以內，泄漏量為零。
二、產品特點：
ZXT型采用多彈簧執行機構，高度及重量均可減小30%。
閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。
流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。
主要零件材料： 閥體：HT200，ZG230~450或上述材質襯里
隔膜：丁荃膠、天然膠、聚四氟乙烯波紋
薄膜：丁腈橡膠夾增強滌綸織物

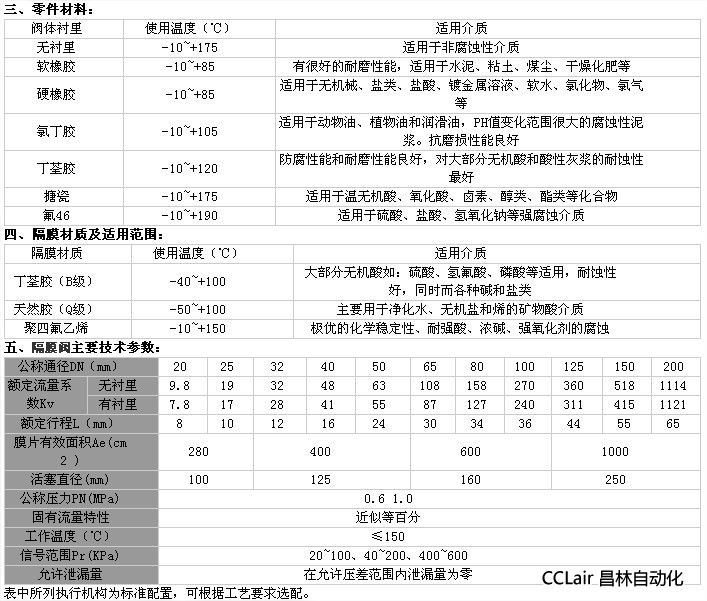

彈簧：60S12Mn 閥體襯里材質及適用范圍
六、安裝事項：
法蘭標準：鑄鐵法蘭按GB4216-84
鑄鋼法蘭按GB9113-88
法蘭密封面型式：凸面
執行機構氣信號接頭：內螺紋M16×1.5
結構長度：GB12221-89
閥體法蘭端面距及法蘭標準也可按用戶指定標準制造 如：ANSI、JIS、DIN等標準
