1.概述

YPQ型壓力變送器是為石油鉆井作業的立管、套管壓力檢測而研制的。具有精度高，耐震性能好，且防爆等優點。故也可用于其它惡劣環境情況下的壓力檢測。

2.規格及主要技術數據

  1.氣源：

     除去灰塵、油、水等雜質的壓縮空氣，額定壓力0.35MPa，露點溫度至少比儀表使用溫度低10℃。

  2.使用環境：

     -20℃-+60℃

  3.周圍空氣相對濕度：

   小于95%

3.工作原理

YPQ型壓力變送器工作原理圖二，當壓力為0.35MPa氣源進入A室后，若無測量信號壓力時，閥針4關閉，空氣被封于A室內，此時該表輸出壓力為0。當加入△P測量信號壓力后，此壓力作用在測量橡膠件6上，橡膠件產生變形，通過活塞桿5推動膜片組件3向上移動，首先關閉放氣嘴，使B室內的空氣不能排入大氣，然后繼續上升，把閥針4打開，A室內的空氣流入輸出B室中，且對膜片組件3產生向下的推力，以克服活塞5向上的推力，直到作用在膜片組3上的力和作用在橡膠件6上的信號壓力平衡時為止。此時輸出室B內的壓力即為變送器的輸出壓力△Po。

4.儀表的使用和調整

    儀表在投入工作前要檢查儀表的連接線路是否正確，然后接入壓力為0.35MPa的氣源，完成上述工作后，儀表即可投入工作。

    首先把壓力為0.35MPa的氣源接入儀表，然后用活塞壓力計加入測力信號，使輸出壓力為△Po，當輸出信號低于標準值時，先松開鎖緊螺母1，再調整閥座2向右旋轉，使輸出壓力信號增大，再將鎖緊螺母擰緊，反之，則應將閥座2向左旋轉，使輸出壓力減少。

5.儀表的開箱與安裝

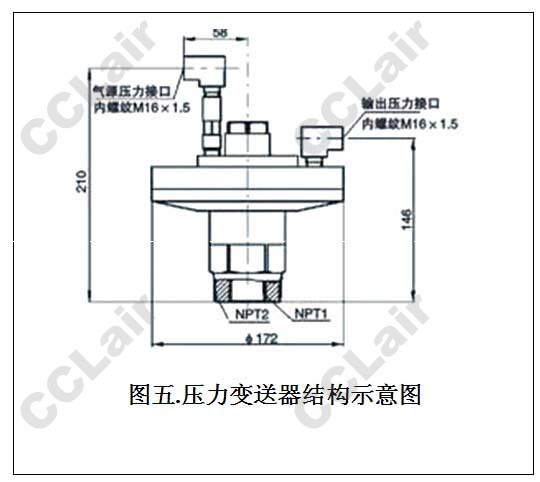

    開箱前先檢查箱殼有無損壞，如發現損壞，應在驗收單上記明，并向運輸部門提出YPQ型儀表安裝為外螺紋2″NPT，內螺紋Z1″NPT兩種。安裝見上圖。

6.儀表維護

   在正常安裝與使用條件下，儀表不需要特殊維護。建議每年檢驗精度一次。儀表檢修時，應將儀表內清洗灰塵。（注意：大膜片不得拆開以免影響精度）。裝配時應將活塞桿涂上適量的2號鐘表油，檢驗儀表精度，并相應調整零點。在儀表投入工作前建議再檢查一次精度，避免由于配合不良影起儀表零點變化。

7.定貨須知

   用戶在訂購我廠生產的YPQ型氣動抗震壓力變送器時，請寫明：名稱、型號、規格、數量，型號規格詳見上表。如需要配備Y150TZ立套管顯示壓力顯示器請注明。
