點擊圖片查看原圖ZJHD-16C,ZHHD,ZRHD,ZDHD,ZJHG,ZHHG,ZRHG,ZDHG,電動多級調節閥
概述
ZHD電子式電動多級調節閥采用的是多級籠式套筒閥芯或軸流迷宮型閥芯，多級減壓，完全控制流過閥內的介質的流速，大幅度的降低了高壓氣體或者蒸汽在閥內產生的噪音，穩定的多級別降壓有效使液體不會產生氣蝕，是使用在高壓介質場所性能穩定的控制閥，可選擇多彈簧氣動薄膜機構或電動執行機構等。
標準規格
閥體型式：直通鍛造閥體

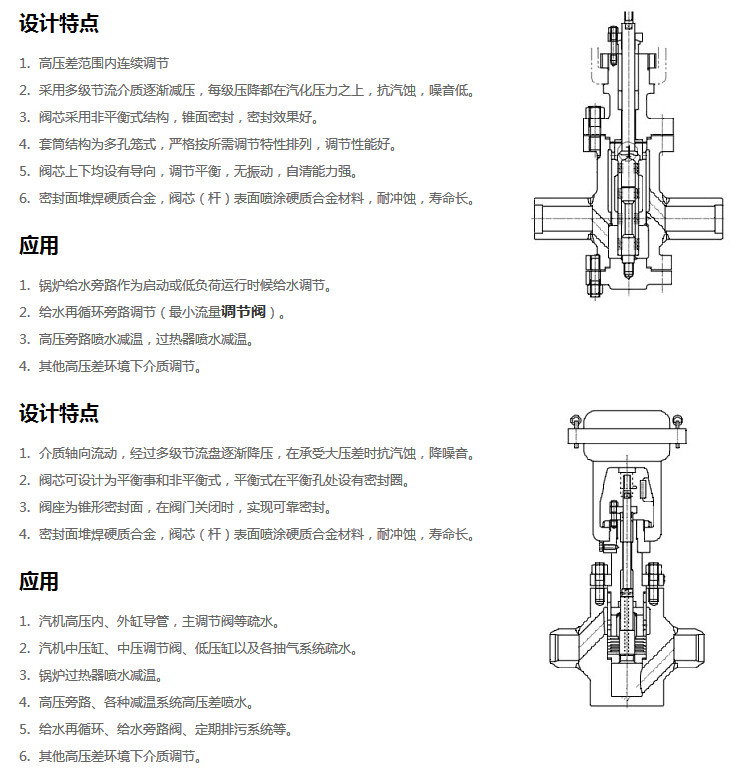

閥芯型式：多級節流閥芯
公稱通徑：DN20~200 NPS 3/4〞~ 8〞
公稱壓力：PN160 ~ 420 CLASS 900LB ~2500LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
電動：3810L系列智能型執行機構、PSL系列智能型執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
型號編制
| Z | 執行機構 | H | 結構形式 | -公稱壓力 | 閥體材質 | 公稱通徑 |
|---|---|---|---|---|---|---|
| Z系列調節閥 | J:氣動薄膜執行機構 H:氣動活塞執行機構 R:電動3810L執行機構 D:電動PSL執行機構 |
H直行程 |
D:多級套筒調節閥 |
PN160=160 CL1500LB=1500 LB |
C=A105 |
DN25= DN25 |
| 如：Z型氣動薄膜多級套筒調節閥，壓力PN160，閥體材料為A105，公稱通徑DN50，型號為：ZJHD-160 DN50 | ||||||
ZJHD-16C-DN25,ZJHD-16C-DN50,ZHHD-16C-DN25,ZHHD-16C-DN50,
ZRHD-16C-DN25,ZRHD-16C-DN50,ZDHD-16C-DN25,ZDHD-16C-DN50,
ZJHG-16C-DN25,ZJHG-16C-DN50,ZHHG-16C-DN25,ZHHG-16C-DN50,
ZRHG-16C-DN25,ZRHG-16C-DN50,ZDHG-16C-DN25,ZDHG-16C-DN50,
